ペンで描く

ペンで自由に文字や絵を描けるのが、PenConnectの最大の特徴。 ４種類のペンで描けます。





※ ver5.2.1以降、ペンモードのまま「ALT」キーを押すことで、直線が描けるようになりました。

また、「SHIFT」キーを押すと、水平か垂直の直線を描くことができます。



図形を描く







図形の属性

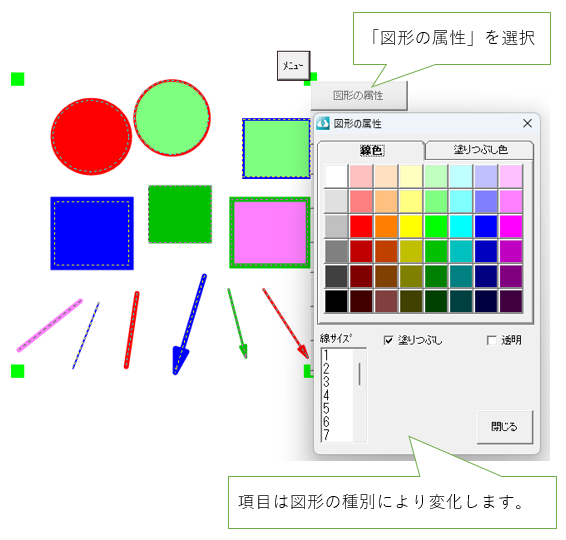

図形を１つだけ選択して「メニュー」ボタンを押すと、「図形の属性」が表示されます。
様々な図形の属性変更が可能です。（ver8以降）





円弧を描く



雲ペン

「雲ペン」をONにして、ペンや図形を書くと、下記のような雲形になります。





特殊線を描く

直線の途中に、斜線、×線、●などが途中に入る「特殊線」を描く機能です。（ver7.0）





特殊線ファイルは、次のような構造になっています。区切り線は「, ;」を使用

構造名	実例	説明
線名	X線、斜線、円線	線の名前、全角６文字以内。
単位	mm	現在は、mmのみで、0.1mm単位
間隔	100	特殊な直線・円を入れるための間隔。100は1cm
図形タイプ	直線、円	直線か、円のみ。 ×の場合は、直線が二度（直線,-20,-20,20,20;直線,20,-20,-20,20）
始点と終点	-20,-20,20,20	中心点を（0,0）として、始点（xs,ys）と終点(xe,ye)を指定する



×線における間隔と、始点・終点の設定方法は、次のようになります。



中心正円、中心正方形を描く

中心点から正円や正方形を描く機能です。（ver7.0以降）





連続直線に矢印を追加

連続直線でも、矢印を追加できるようになりました。（ver9.1以降）
