直線や自由線で距離を計測したり、囲みペンや四角、多角形で面積を計測することができます。
寸法の設定
計測の方法は2つあります。 1番目は、文書上にある数値を「寸法」にして計測する方法です。
長さと面積を測る
ペンで描く線、囲みマーカーや、四角、直線、連続直線、多角形で計測できます。

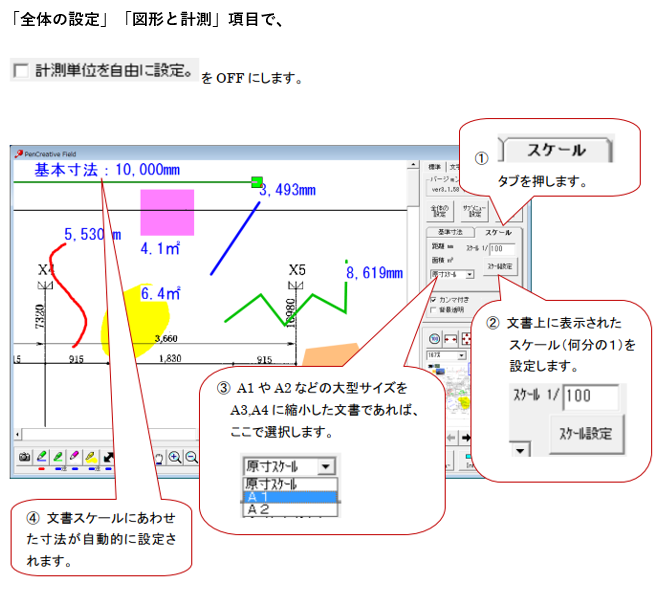

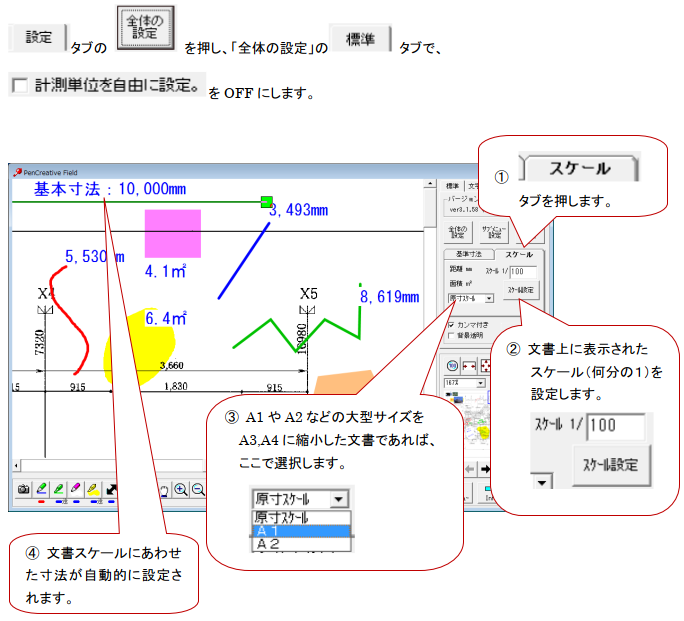

スケールで測る
計測のもう1つの方法が、文書そのもののサイズを元に、スケールで測る方法です。

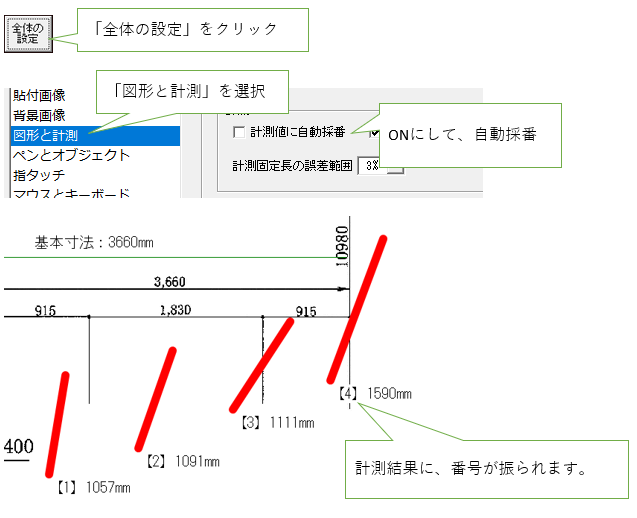

計測結果に、番号を振る
計測のテキスト化
「計測のテキスト化」を行うことで、計測結果の数値を自由に配置することができます。(ver5.2)
寸法は斜線可
計測寸法を斜めに設定することができます。(ver5.2)

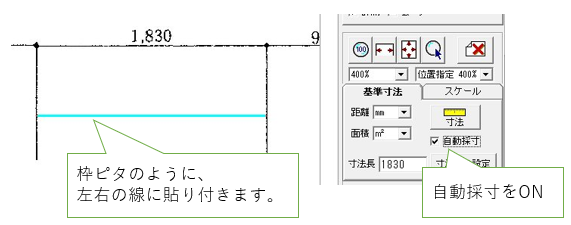

寸法の自動採寸

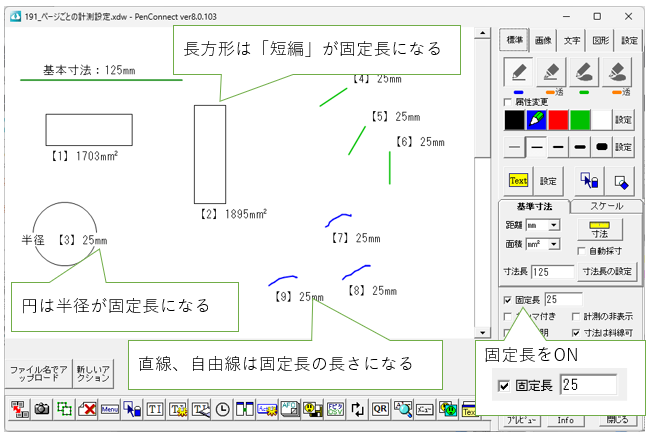

固定長
固定長をONにすると、設定された値で中心円の半径、長方形の矩形、直線と自由線の長さが、固定長で設定した長さになります。

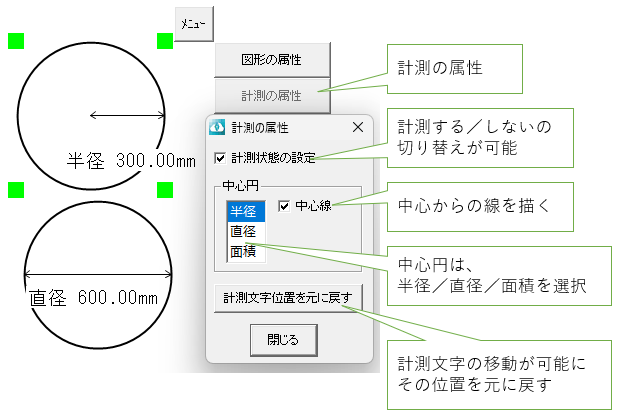

計測の属性
選択メニューの中にある「計測の属性」をクリックすると、計測状態のON/OFFと、中心円の属性設定が可能になります。
分度器で、角度を計測する
